Intel D945GSEJT Half-Height ITX Review

by IDM last modified 2009-04-30 23:01

Intel setzt neue Maßstäbe im Bereich Green-IT und Small Form Factor!


Intel D945GSEJT Half-Height ITX Review

Intel D945GSEJT Half-Height ITX

Vorwort

Intel hat bereits in den letzten Jahren durch seine äußerst preissensitiven MiniITX Mainboards (D201GLY2(A), D945GCLF(2)) für Bewegung am Markt gesorgt hat, wartet mit einer neuen Mainboard – Generation auf die in den Bereichen Leistungsaufnahme und Form Faktor seines gleichen sucht.


Der Stromverbrauch des neuen Intel "Half-Height" Mainboards soll laut Datenblatt im Gegensatz zu seinen größeren Brüdern (D945 – Serie) von über 30 Watt auf unter 20 Watt gesunken sein, erreicht wird diese Verbesserung durch die Atom mobile CPU die speziell für den mobilen Bereich ausgelegt ist und komplett passiv betrieben werden kann. Zusätzlich hat sich Intel sehr zur Freude der CarPC – Jünger Gedanken über den Form Faktor gemacht und es geschafft eine Mainboard zu kreieren das in der Bauhöhe gerade mal 2cm erreicht. Dies schafft Platz für Erweiterungen die bisher aufgrund der zu geringen Platzverhältnisse nie möglich waren.

Aber auch im Bereich der Erweiterungsmöglichkeiten hat Intel sich den Kopf zerbrochen und, wie wir meinen, damit Erfolg gehabt. So werden optional zu dem Mainboard zwei äußerst interessante Module angeboten.
1. Mini-PCI-express UMTS – Modul mit integriertem WLAN
2. USB SSD Modul als Festplattenersatz zur Integration auf dem internen USB Connector
Beide Module können so angebracht werden dass dennoch die Bauhöhe von 2cm nicht überschritten wird.

Wir sind gespannt und schauen mal in wie weit das Mainboard hält was es verspricht.

Spezifikation

Modell  Intel D945GSEJT
Bauart Low-Profile (Half-Height) Mini-ITX
CPU/Chipsatz Intel Atom CPU N270 +
Intel Mobile 945GSE Express Chipsatz
Grafik Intel GMA 950
Audio Realtek ALC662 Audio Codec
RAM 1x 200-pin DDR-2 SO-DIMM, 533Mhz bis zu 2 GB
Stromversorgung 12VDC
Anschlüsse extern 1x 12VDC
1x VGA (D-SUB 15)
1x DVI
3x USB 2.0
1x Audio
1x 10/100/1000 Mbit LAN
 Abmessungen 17 cm x 17 cm x 2cm
 Anschlüsse intern 4x USB 2.0
1x IDE (44pin)
2x SATA
1x Parallel
2x Seriell
1x PS/2
1x PCI
1x Mini-PCI Express
1x SPDIF
Software Treiber-CD




Mainboard und Anschlüsse

Intel hat dem neuen D945GSEJT eine Kombination aus einer Single mobile Atom N270 CPU und einem 945GSE Express Chipsatz als Antrieb gegönnt, welche bereits bei Netbook Herstellern (z.B. Acer, Gigabyte)  erfolgreich eingesetzt wird.


Auch im Industrie Bereich ist diese Kombination aufgrund seiner geringen Leistungsaufnahme und der passiven Kühlung sehr beliebt.


Intel setzt bei seinem neuen MiniITX Mainboard auf stabile Leistung in Verbindung mit innovativem Design.




An der Rückseite des Systems finden sich alle benötigten Verbindungsmöglichkeiten (VGA, DVI, USB, LAN) und der direkte 12 Volt Eingang. Das GSEJT benötigt somit intern kein zusätzliches Netzteil mehr, sondern kann direkt vom externen Netzteil mit Strom versorgt werden. Die benötigen Stromanschlüsse für HDD und Laufwerk sind direkt auf dem Mainboard angebracht (siehe unten Links im Bild).


A  Back panel connectors P  SATA 1 connector
B  12 V processor core voltage connector (2 x 2) Q  Intel 82801GBM I/O Controller Hub (ICH7-M)
C  SO-DIMM Connector R Parallel port header
D  Intel 82945GSE GMCH S  Reserved
E  Intel Atom processor N270 T  Reserved
F  Serial port (COM 2) U  Front panel header
G  Serial port (COM 1) V  Front panel wireless activity LED header
H  PS/2 keyboard port header W  PCI Express Mini Card connector
I  Reserved X  BIOS configuration jumper block
J  PATA connector (44 pin) Y  PCI bus connector
K  Reserved Z  S/PDIF header
L  Chassis fan header AA  Front panel USB header
M  Chassis intrusion header BB  Internal mono speaker header
N  SATA 0 connector CC  Front panel audio header
O  SATA power connector DD  Front panel USB header with Intel Z-U130 USB Solid-State Drive support


Für zusätzlich benötigte Anschlüsse hat Intel Pinheader onboard vorgesehen. Somit kann das System z.B. um bis zu 4 USB. 2 serielle, 1 parallele und eine SPDIF Schnittstellen erweitert werden. Der oben auf dem Bild rechts angeordnete USB Port ist für die USB SSD vorgesehen (siehe unten).

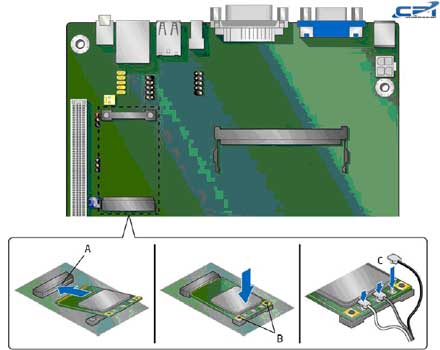

Eine Erweiterung des Systems via PCI und Mini-PCI express ist ebenfalls möglich, wobei der Mini-PCI Express Connector für das WLAN bzw. das kombinierte WLAN/UMTS Modul (siehe unten) vorgesehen ist. Sollte diese Möglichkeit nicht genutzt werden ist dieses natürlich auch für andere Komponenten einsetzbar.


Installation, verwendete Hardware und Betrieb

Folgende Hardware wurde für das Testsystem verwendet:

- D945GSEJT
- 2GB DDR2 SO-DIMM 667Mhz
- HDD 2,5“ SATA 100GB
- Combo Laufwerk
- 60 Watt AC Adapter


Vista Leistungsindex Test

Gesamtvergleich mit allen Mainboards: Mittelfeld
Atom Mainboards: Platz 3


3D Mark Test

Gesamtvergleich mit allen Mainboards: Unteres Mittelfeld
Atom Mainboards: Platz 3

PC Mark 05 Test

Gesamtvergleich mit allen Mainboards: Unteres Drittel
Atom Mainboards: Platz 1

Cinebench R10 Test

Gesamtvergleich mit allen Mainboards: Unteres Drittel
Atom Mainboards: Platz 3


SISoft Sandra CPU Arithmetik Test

Gesamtvergleich mit allen Mainboards: Unteres Mittelfeld
Atom Mainboards: Platz 2

SISoft Sandra CPU Multimedia Test

Gesamtvergleich mit allen Mainboards: Mittelfeld
Atom Mainboards: Platz 2

SISoft Sandra CPU Speicherbandbreite Test

Gesamtvergleich mit allen Mainboards: Oberes Mittelfeld
Atom Mainboards: Platz 2

Super PI 8M Test

Gesamtvergleich mit allen Mainboards: Mittelfeld
Atom Mainboards: Platz 3 (hinter den beiden älteren Brüdern D945GCLF(2))


Stromverbrauch

Bootphase 19W
Idle 16W
Last 18W
CD/DVD Load 25W
DVD 25W


Geräuschpegel

Aufgrund der passiven Kühlung kann von Geräuschpegel keine Rede sein.


Kompatible Gehäuse

Es wird spezielle "Half-Height" ITX Gehäuse für das neue Mainboard geben die den Formfaktor optimal ausnutzen. Ein Beispiel hierfür ist unten zu sehen.




Fazit

Zusammenfassend kann man sagen das, dass neue D945GSEJT ein sehr gelungenes Mainboard ist. Die Kombination aus äußerst kleinem Form Faktor mit sehr stabiler Atom Leistung lässt so manches User Herz höher schlagen. Wir sind aufgrund der Tests der Ansicht dass dieses MB ganz klar eine Lebensberechtigung hat und viele Kunden damit Ihren neuen CarPC, Thin client oder Home PC ausstatten werden.

Der von Intel neu gestaltete Formfaktor wird unserer Meinung nach die Zukunft der MiniITX Mainboards sein. Mit diesem Mainboard ist ein großer Schritt in Richtung Green-IT gemacht.

Im Preis-/Leistungsverhältnis schneidet das Board gut ab. Der etwas höhere Preis ist auf den echten Atom Mobile Chipsatz und den sehr kleinen Formfaktor zurück zu führen.

Das Mainboard ist bei CarTFT.com vorbestellbar und wird ab Mitte Mai ausgeliefert : Shop-Link zum Intel D945GSEJT ITX Mainboard

Geschrieben von IDM.

Summary score

Final score:

Geringe Höhe ! Atom !
