ADS Tech

Das ADS Tech Radio allgemein:

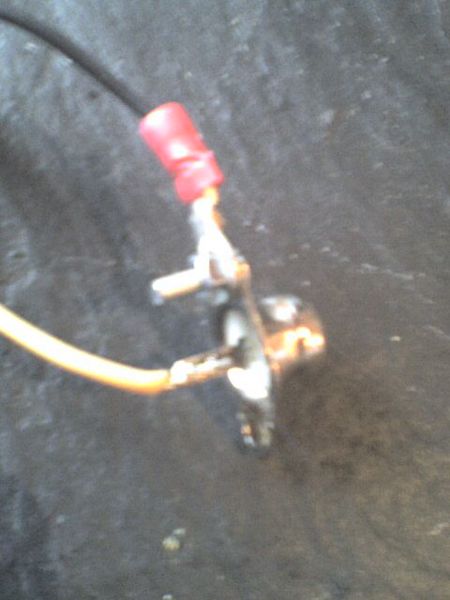

Das ADS Tech Radio ist ein einfacher USB Stick. Im Gegensatz zu anderen USB-Stick Radiolösungen machen ihm aber Geschwindigkeiten bis 190 Km/H nichts aus. Der USB Stick wird mit einer sich automatisch einrollenden Wurfantenne ausgeliefert. Diese ist nicht sehr emfpangsstark. Im Augenblick wird in verschiedene Richtungen geforscht, um den Empfang zu verbessern. Am Erfolgversprechendsten ist wohl der Ansatz, das ADS Tech Radio per Adapter mit der Autoantenne zu verlöten. Das sieht dann so aus:

Leider ist die Impendanz einer Autoradio Antenne 250 Ohm, als die 1245 OHm?, die das ADS Tech Radio "braucht". Aus diesem Grunde wird an einer Schaltung gearbeitet, diese beiden Impendanzen anzugleichen.

Technische Informationen:

Die Maße:

80,16mm ohne Kappe bzw. 84,37mm mit Kappe x 30,44mm x 11,80mm

Der Packungsinhalt:

• 1 x USB Radio

• 1 x Antenne

• 1 x Kurzbedienungsanleitung

• 1 x Installations - CD

• 1 x Tasche

• 1 x Produkt Registrations Zettel. Wink

• 1 x Zettel mit Kurzbemerkung zu Zusatzsoftware

• 1 x USB Verlängerungskabel. 20,00 cm

Die Systemvoraussetzungen:

• Microsoft Windows XP, Windows XP Media Center Edition Service Pack 2 oder später oder Windows Vista.

• Freie USB 1.1 oder USB 2.0-Buchse.

• Mindestens 1 GB (5GB empfohlen) freier Platz auf der Festplatte.

• 1 Ghz CPU, 256 MB RAM (512 MB empfohlen)

• Windows Media Player 10.0 oder höher.

• Internetanschluss für Web Radio, Song-Identifikation und weitere Informationen (z. B. Album, Cover, Kritiken, usw)

Die Installation:

1. Nach dem Start des Systems das Radio in eine USB Buchse einstecken.

2. Radio wird vom System erkannt. Die Treiber werden automatisch installiert.

3. Die Installations CD ins CD/DVD Laufwerk legen. Dort auf "Install Software" klicken. Dies öffnet den Webbrowser und gibt den Link zur (aktuellsten!) Software Frei.

4. Software Downloaden und installieren. Immer fleissig auf "weiter" klicken. Wink

5. Antenne in das Radio einstecken und ausrollen

6. Software mit der Desktopverknüpfung starten und mit "Seek" nach Sendern suchen.

7. Fertig. Du solltest jetzt Radio hören. Smile

Informationsquellen:

• Hier der allgemeinde Thread auf car-pc.info. Dieser ist sehr informativ, aber auch sehr lang: http://www.car-pc.info/phpBB2/viewtopic.php?t=13973<br>

• Hier der Thread um die einbindung des Radios in CPOS: http://www.car-pc.info/phpBB2/viewtopic.php?t=16151

Bezugsquellen:

• Amazon.de

• Geizhals.at/deutschland

• Das Radio ist ausserdem bei jedem Media Markt erhältlich. Wo der nächste von dir aus gesehen ist, erfährst du HIER

Skins für die Software:

Hier gibt es einen Skin in 800x600 Pixeln für die ADS Tech Software. Donwload! Installationsanleitung:

1. Herunterladen

2. mit WinRAR? oder ähnlichem Prog entpacken

3. Die C:\Programme\ADSTech Instant Radio\Skins\INSTANTFM\Instant FM Music.skn in Instant FM Music_old.skn umbenennen.

4. Die entpackte Datei nach C:\Programme\ADSTech Instant Radio\Skins\INSTANTFM\ kopieren.

5. Radio Software starten

Einbindung in carpc Frontends

Das ADS-Tech Radio ist nachweislich in folgende carpc Frontends eingebunden:

• cPos Radio

• RoadRunner?

• CES Einbindung in Vorbereitung!

Bildresourcen:

(Die Antenne im ausgerollten Zustand)

(Die lange Flanke des Radios mit den "Luftlöchern".)

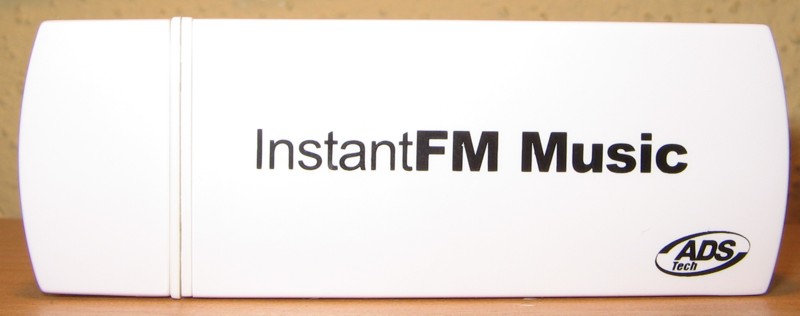

(Das Radio frontal.)

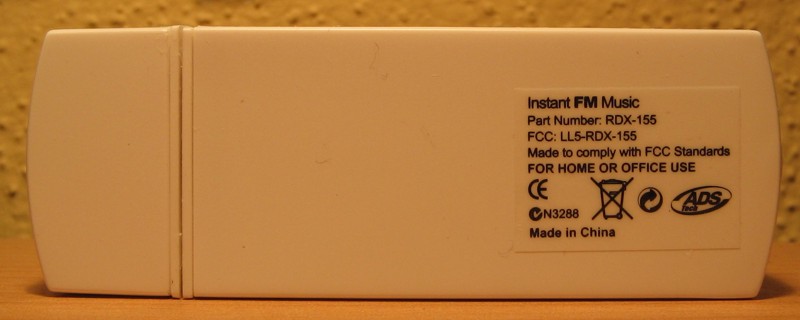

(Die Rückseite des Radios.)

(Die kurze Flanke des Radios mit der Buchse für die Antenne.)

(Das Radio im Grössenvergleich zu einer 1 Cent Münze.)

(Die Kappe vom USB Stecker getrennt.)

(Die Antenne im aufgewickelten Zustand.)

(Die nackte Platine des Radios.)

(Der gesamte Packungsinhalt.)

Howto Antennen Umbau

(Anschluß KFZ.)

Ich möchte hier den Umbau des ADS-Radios auf diesen Antennenstecker (Bild) bescheiben.

Es wird folgendes benötigt:

• 1 Antennenbuchse (z.B. aus einen alten Radio)

• 3 ca 10cm lange Kabel Querschnitt 1,5

• 1 ADS-Radio USB Stick ;-)

Werkzeug:

• Lötkolben + Zinn

• Seitenschneider

• Scalpell oder Teppichmesser

• Heißklebepistole

1. Öffnen des Radios

Als erstes muß man die "Klappe" am USB-Anshcluß entfernen. jetzt kann man die Ober-und Unterseite des Gehäuse in Richtung Antennenbuchse abschieben. Den Rest vom Gehäuse können wir jetzt vorsichtig ab ziehen und erhalten folgendes Ergebnis. (siehe Bild)

2. Anbringen der Kabel

Hier kann man sich entscheiden, ob man die originale Antennenbuchse ab lötet, oder dran läßt. (läßt man die Buchse dran, muß man für die Kabel eine Öffnung in das Gehäuse schneiden, dazu aber später mehr) Ich habe mich für die letztere Variante entschieden.

Das erste Kabel löten wir an den innen liegenden Pol der Antennbuchse (siehe Bild)

Jetzt wenden wir uns der Masse zu.

Wenn wir dem USB-Stick ein Blechgehäuse verpassen, können wir uns diesen Schritt sparen. Dann müssen aber die Antennbuchse und der USB-Anschuß mit dem Gehäuse verbunden werden.

Basteln wir keine Gehäuse basteln müssen wir noch folgendes machen.

Wir erzeugen eine "Massebrücke" von der Antennebuchse zum USB-Anschluß.

Wir löten also das 2. Kabel mit dem einen Ende an die Masse des USB-Anschluß (siehe Bild)

Das andere Ende verbinden wir mit der Masse von der Antennenbuchse. (siehe Bild)

3. Masse für den Anschluß der Antenne

Das 3. Kabel löten wir ebenfalls an die Masse der Antennenbuchse.

Haben wir die Buchse drin gelassen, können wir die andere Seite der Antennebuchse zum auflegen nehmen.(siehe Bild)

Haben wir die Buche entfernt, sollten wir das Kabel an der gleichen Seite auflegen wie die "Massebrücke".

4. Antennenanschluß

Jetzt Müssen wir noch Kabel 1+3 Mit der Buchse für Unseren Antennenanschluß verbinden.

Kabel 1 (gelb) löten wir an den inneren Pol der Buchse.(siehe Bild)

Kabel 3 verbinden wir mit der Masse der Buchse. Manche Buchsen haben hier für einen extra Anschluß, diesen hatte meine leider nicht. Deshalb habe ich Kabel 3 mit einem "Ringstecker" mit der Masse veschraubt.

5. Finale

Wir fixieren unsere Lötstellen mit Heißkleber und schneiden uns mit Hilfe des Skalpells oder Teppichmesser eine Öffnung für unsere Kabel in das Gehäuse. Nun können wir das Gehäuse in umgekehrter Reihenfolge wieder zusammen bauen.

Das Ergebnis sieht dann so aus(siehe Bild).

Bei mir läuft das Radio so ohne Störungen. Wer denn noch Störungen haben sollte, kann das Radio mit einem Blechgehäuse versehen.

Ich wünsche euch viel Spaß beim basteln ;-)
