Stealth Einbau in eine Golf 5 Dummy Antenne

Hallo,

in diesem kurzen Tutorial will ich euch zeigen wie ihr eine GPS Maus (in meinem Fall eine Externe Zusatzantenne für meine GNS 5843) in eine Golf 5 Dummy Antenne bauen könnt.

Wem der Begriff Golf 5 Dummy Antenne nicht sagt: Diese "Antenne" ist nichts weiter als ein kleiner Stummel, welcher anstatt der normalen Antenne eingebaut wird. Sie ähnelt den Pendants der neuen Audis und ist mit einem Preis von ~11€ auch recht günstig. Hier noch ein Bild dazu: image:

Der erste Schritt ist, die Gummilippe am Unterteil der Antenne herunterzuziehen. image:

Darunter befinden sich 6 Kreuzschlitzschrauben. Diese einfach herausdrehen.

Als nächstes befreien wir den Empfänger von seinem Plastikkleid damit er auch in die Dummy Antenne passt. Dazu einfach vorsichtig mit einem geeigneten Gegenstand die Plastikhülle aufhebeln. Das äußere Teil mit der Aufschrift GPS kann dabei ruhig kaputt gehen. image:

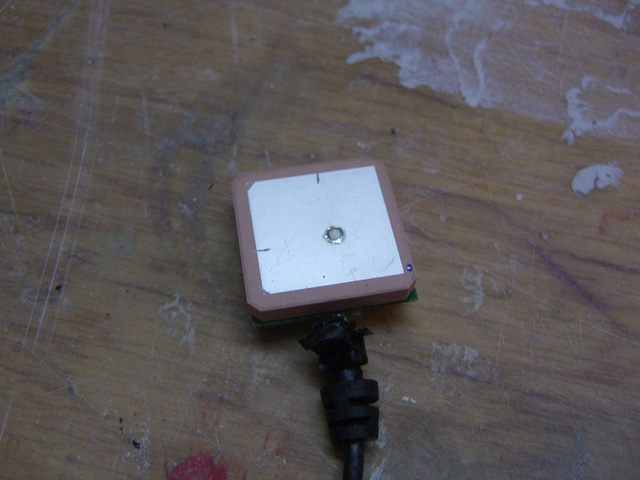

Anschließend entfernen wir vorsichtig mit einer Zange und/oder einem Cuttermesser die Gummiüberbleibsel am Ende des Kabels (beim Chip des GPS Empfängers). !Achtung damit ist nicht die Ummantelung des Kabels gemeint! image: image:

Nun nehmen wir die dünne Gummifolie, die wir vom boden der externen GPS Maus abgemacht haben und legen diese mit der Klebeseite auf das Metallstück der Dummy Antenne. So positioniert, dass man den Chip schön hineinsetzen kann.

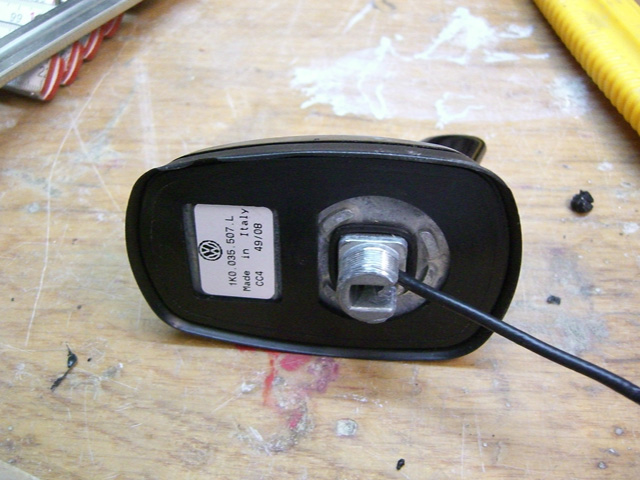

Das Kabel unserer GPS Maus fädeln wir durch das Loch am boden der Metallplatte.

image:

Zum Schluss setzen wir den Deckel wieder auf, welcher passenderweise den Chip schön an seiner Position festdrückt. Gleiches gilt auch für die Gummilippe.

image:

Jetzt noch schnell verbauen und über tollen Empfang freuen. :-)

-- Stryder (31. August 2009)
