Stealth Einbau in eine Triplex Antenne

In diesem kleinen Tutorial soll eine mögliche Variante für eine unsichtbare Antenne gezeigt werden.

Ich habe für den Umbau eine Audi Triplex Antenne bei ebay besorgt (wenn der Audi GPS Empfänger nimmer geht machts ja nix :))

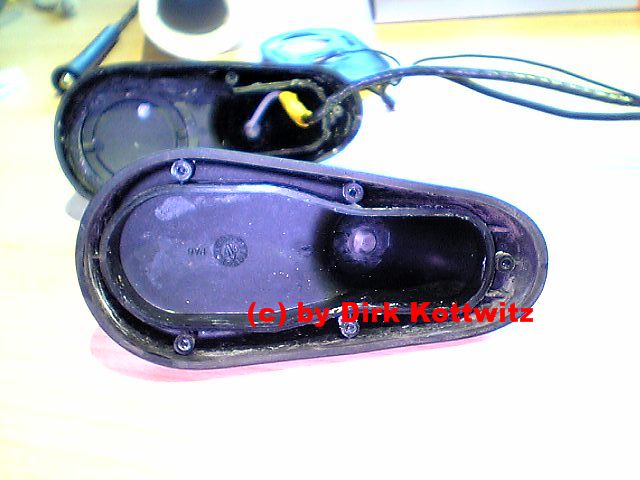

Antennen Gehäuse im Originalzustand (Vordergrund)

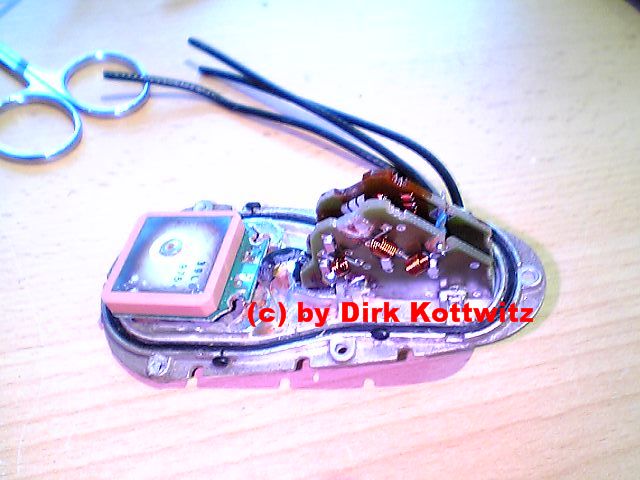

Original Bodenplatte mit GPS Empfänger und Radio/Telefonteil

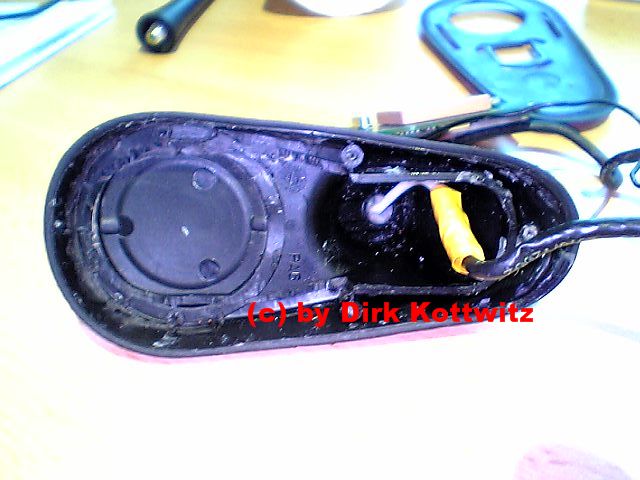

Die Antenne wurde zuerst einmal entkernt, um Platz zu schaffen für den Empfänger, anschließend wurde ein Teil der Verstrebungen der Bodenplatte und des Kunstoffgehäuses entfernt (sonst passt die GPS Antenne nicht rein)<br>

ebenfalls wurde, wie im oberen Bild zu erkennen, an den Kontakt der Antenne im Gehäuse ein Coaxialkabel angelötet, welches duchr den Antennenfuß geleitet wurde, um die Antennenfunktion (Handy und Radio) zu erhalten, denn daran wird sppäter der zuvor entfernte Verstärker (diese beiden dreieckigen Platinen) wieder angeschloßen.<br>

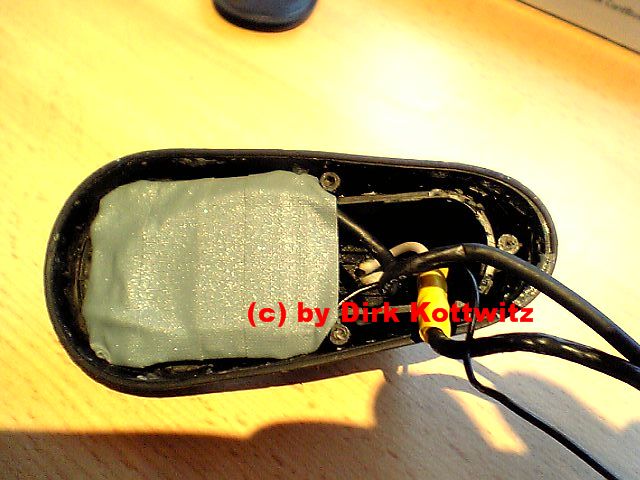

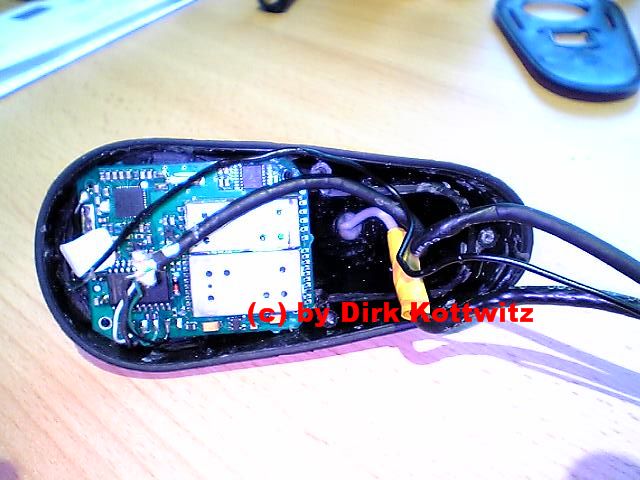

Nun wird die GNS Platine in das Ghäuse eingepasst, und die Kabelage verstaut, anschließend wird die Platine von unten mit Isolierband abgeklebt, oder mit einer Isolierenden Schicht versehen, um kurzschlüße zu vermeiden

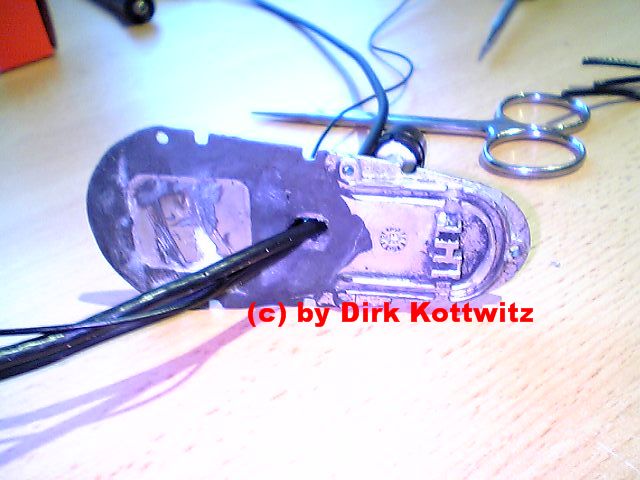

anschließend nurnoch die Kabel durch die Bodenplatte führen (nachdem ich eh da kabel durchtrennen musste, war das kein Problem, sonst einfach die kabel an der Platine ablöten (vorher natürlich aufschreiben welches wohin, oder abfotografieren), die Kabel durch die Bodenplatte führen und wieder anlöten.

Dann mit etwas Silikon die Bodenplatte und das Gehäuse abdichten und wieder zusammenschrauben.

Fertig

Die Anleitung zum Anschließen der TMC Antenne an die Stabantenne und den Verstärker findet ihr hier: Umbau der GNS 9830TMC auf externe TMC Antenne
